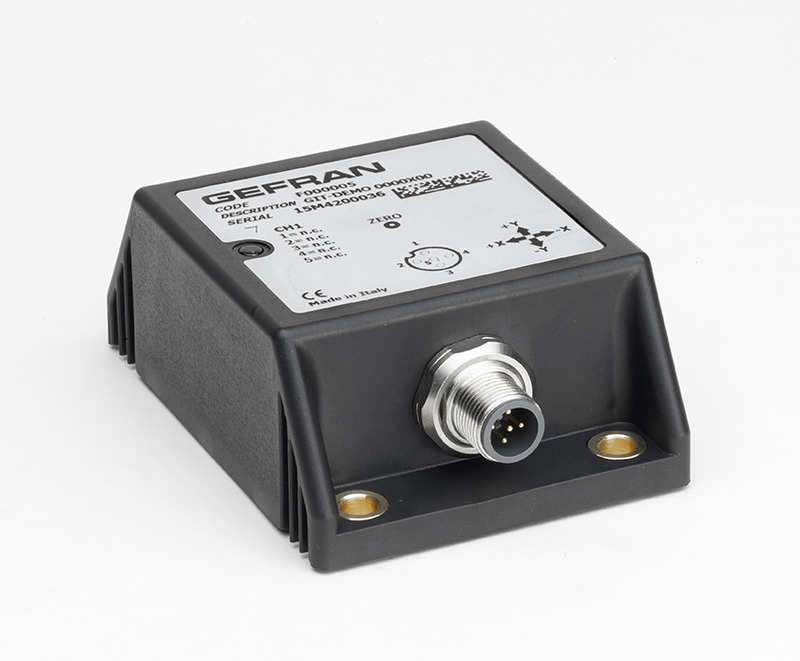

GIT Top inclinômetro de eixo único/duplo (XY/360°)

Faixa de Medição
±10° ±15° ±20° ±30° ±45° ±60° ±85° (eixo XY duplo)
360° (±180°) (eixo Z único)
Tensão de alimentação
+5Vdc (somente para saída 0.5..4.5Vdc); +10…+36VCC (consulte o sinal de saída para obter a tensão de alimentação correta)
Sinal de saída
0,5…4,5V RACIOMÉTRICO (alimentação +5Vdc); 0,5…4,5V; 0…10V; 4…20mA; Pode abrir
Conexões elétricas
saída do conector M12; saída de cabo
Resolução
Saída analógica: 0,01° (de ±10° a ±20°); 0,02°(±30°); 0,03°(±45°); 0,04°(±60°); 0,05°(±85°); 0,1° (±180°). Saída CANopen: 0,01°
Linearidade
< ± 0,15% FS (de ±15° a ± 60°; ±180°); < ± 0,3% FS (± 85°)
Temperatura de trabalho e coeficiente de temperatura
-40°C … +85°C desvio térmico < 0,005°/°C na faixa (T=-10°C..+60°C) caso contrário < 0,008°/°C
vibrações
20 g entre 10 Hz … 2000 Hz IEC 60068-2-6
Choque
Pulso em 3 eixos; 50 g 11 ms IEC 60068-2-27
Compatibilidade eletromagnética
2014/30/EU Compatibilidade Eletromagnética (EMC)
Nível de proteção IP
Saída do conector M12 (IP67); saída de cabo (IP X9K)
corpo de habitação
PBT
